H88 Wasserstoff-Wasserflasche Teardown: Was Käufer innen überprüfen können
Was eine Wasserstoff-Wasserflasche von einer anderen trennt, ist allein aus Katalogfotos schwer zu beurteilen. Das sichtbare Produkt kann ähnlich aussehen, während die Protonenaustauschmembran, die Elektrolyseplatten, die Dichtungsstruktur, die Steuerplatine und die Batterie sehr unterschiedlich sein können.
Für diese H88-Wasserstoffflaschenzerlegung haben wir eine PHYFLOW-H88-Probe und eine Marktprobe geöffnet, die Komponenten fotografiert und die für die Käuferinspektion verfügbaren H88-Qualifikationsdokumente überprüft.
Das Ziel ist nicht, Fotos in Leistungsansprüche zu verwandeln. Jede Form von Beweisen hat eine Grenze:
- Teardown-Fotografien zeigen sichtbare Größe, Layout, Finish und Etikettierung.
- Laborberichte zeigen das Ergebnis einer eingereichten Probe unter angegebenen Bedingungen.
- Vergleichende Leistungsangaben erfordern übereinstimmende Tests beider Produkte.
Diese Unterscheidung ist wichtig für Distributoren, Private-Label-Marken und OEM-Käufer, die eine Produktgeschichte benötigen, die die technische Überprüfung überstehen kann.
1. Protonenaustauschmembran: Ein sichtbarer Unterschied in der Komponentengröße
Im Vergleichsfoto befindet sich die Marktprobenmembran links und die H88-Membran rechts, wobei das H88-Bauteil einen sichtbar größeren Durchmesser und ein gleichmäßigeres Außenprofil aufweist.
Eine größere Membran gibt dem Elektrolyseaggregat mehr Bauraum, aber der Membrandurchmesser allein beweist nicht die Protonenleitfähigkeit oder die Ausbringung von gelöstem Wasserstoff Diese Ergebnisse hängen auch vom Membranmaterial, dem effektiven Arbeitsbereich, der Dicke, der Katalysatorgrenzfläche, den elektrischen Bedingungen, den Wassereigenschaften und der Stabilität über wiederholte Zyklen ab.
Das Foto unterstützt zwei begrenzte Beobachtungen: Die H88-Membran ist sichtbar größer und ihre äußere Form erscheint in diesem Probenvergleich gleichmäßiger.
2. Elektrolyseplatten: Arbeitsbereich und Fertigungskonsistenz

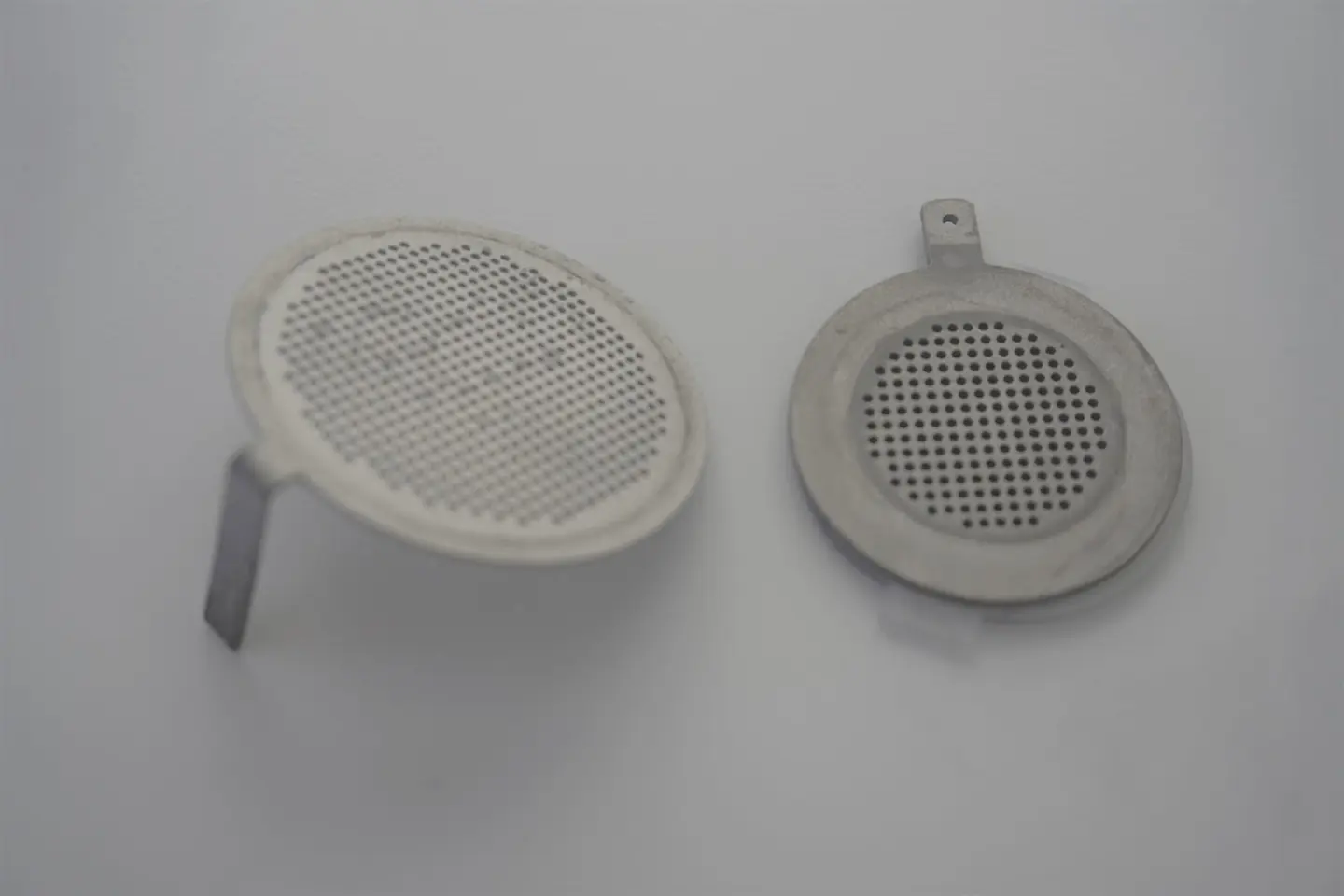

Die Elektrolyseplatte H88 befindet sich links, ihr Gesamtdurchmesser, ihre perforierte Fläche und die Anzahl der sichtbaren Öffnungen sind größer als die der Marktprobenplatte rechts.
Die abgewinkelte Aufnahme erleichtert den Vergleich von Plattenrand, Verbindungslasche, perforiertem Bereich und Oberflächengüte, wobei das H88-Lochmuster in der fotografierten Probe ausgedehnter und regelmäßiger erscheint.
Diese Unterschiede sind für das Bauteildesign relevant, aber die Größe sollte nicht als Abkürzung für die Leistung betrachtet werden.Das tatsächliche Elektrolyseverhalten hängt von der Stromdichte, der aktiven Katalysatoroberfläche, den Membraneigenschaften, dem Kontaktdruck, den Wasserbedingungen, der Steuerlogik und der Wiederholzyklusstabilität ab.

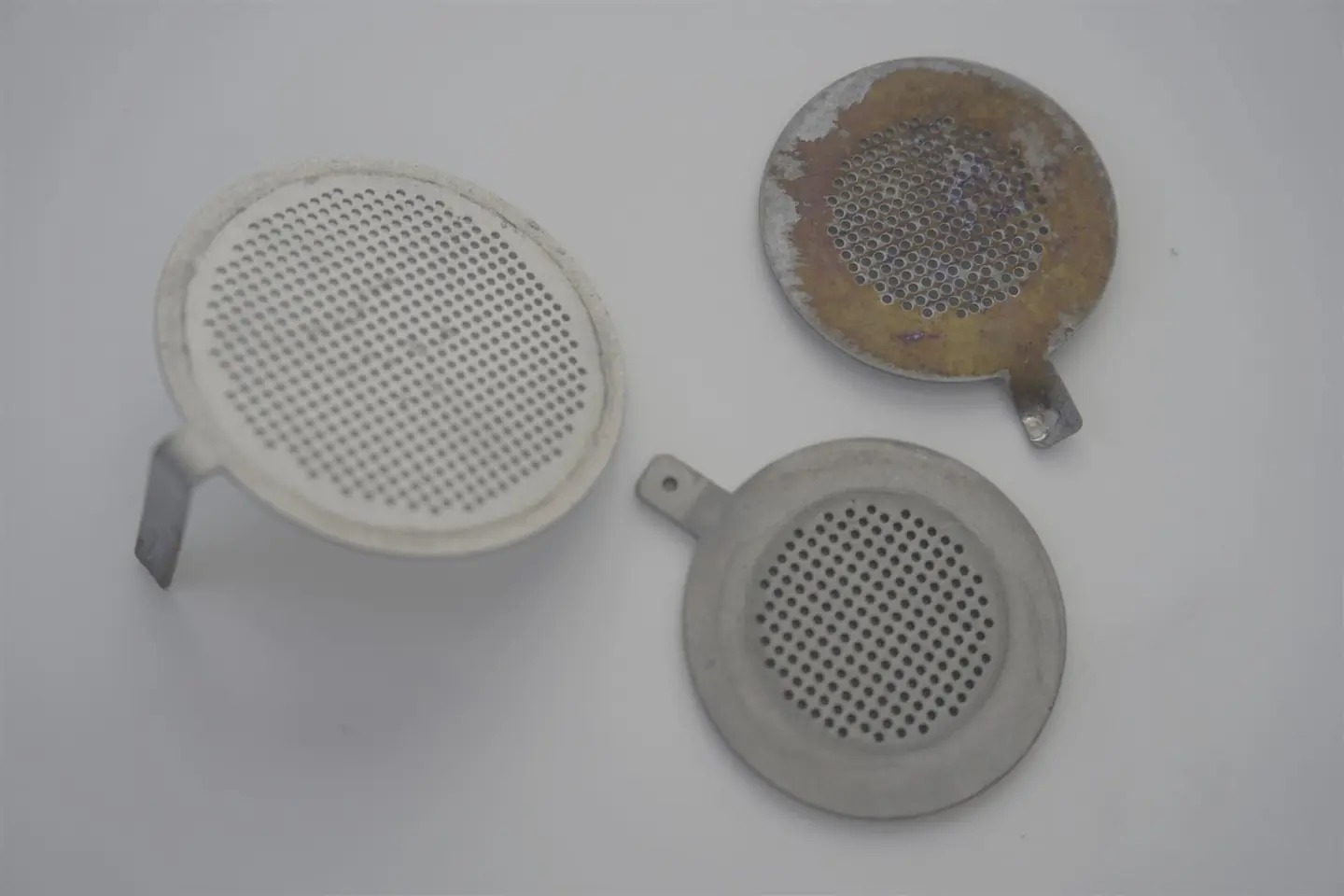

Die endgültige Plattenaufnahme zeichnet den nach der Demontage beobachteten Zustand auf. Farbunterschiede können durch Material, Oberflächenbehandlung, Wasser, Gebrauchsgeschichte und Belichtung nach dem Öffnen beeinflusst werden.
Für Sourcing-Entscheidungen sollten hier auf Fotos Spezifikationen und kontrollierte Tests folgen, anstatt stärkere visuelle Behauptungen.

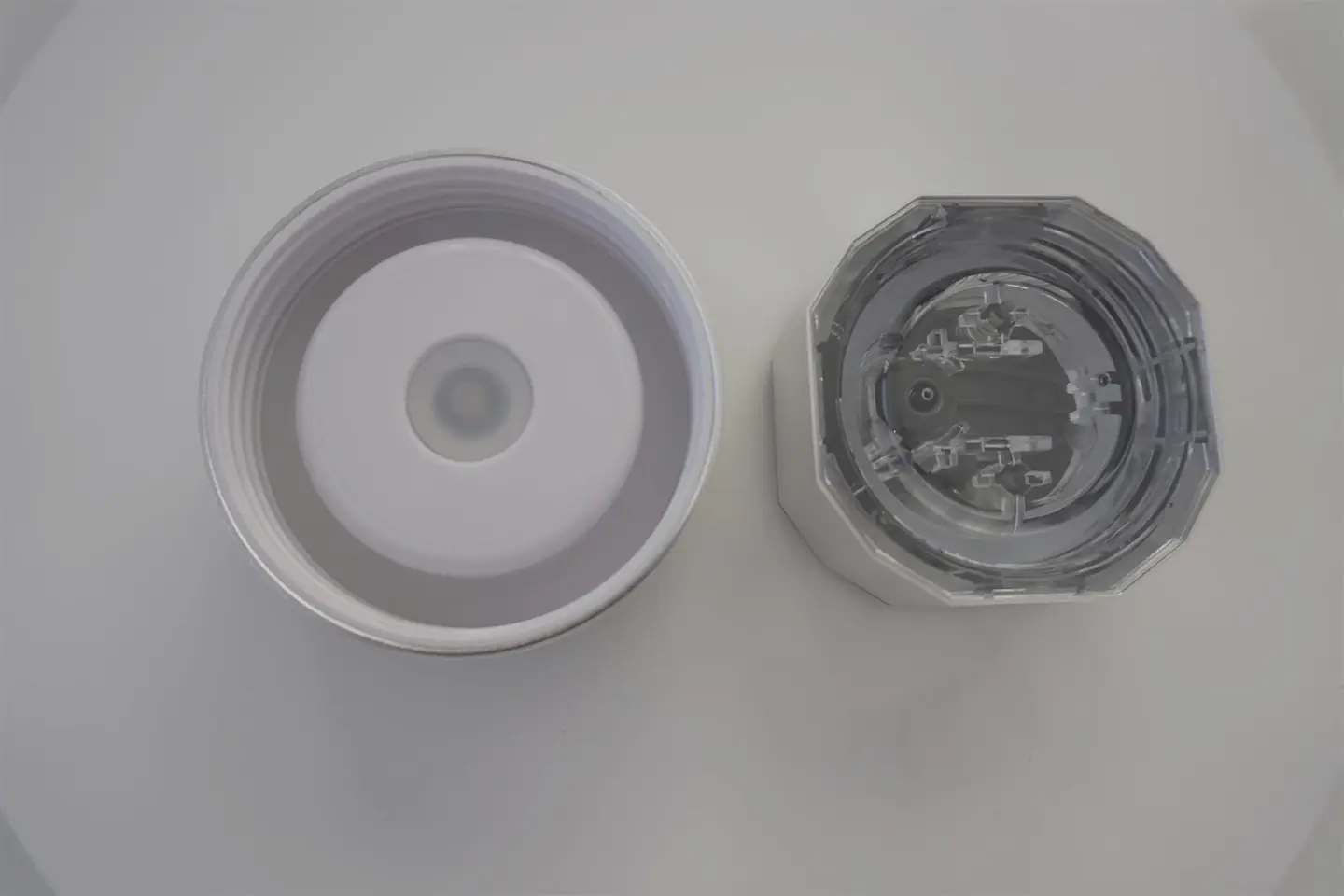

3. Basis, Kappe, Gasweg und Versiegelung

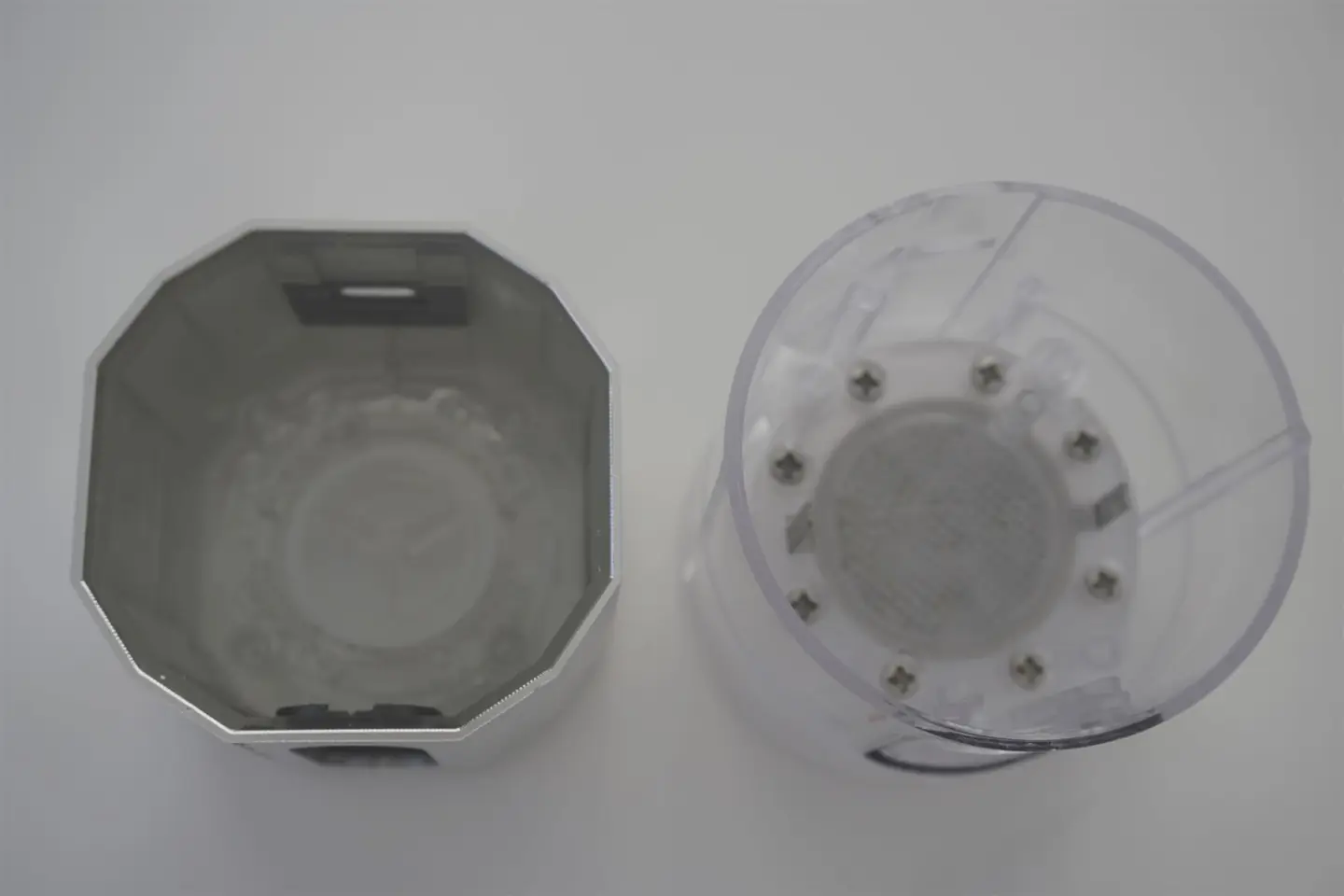

Die H88 und die Marktprobe verwenden sichtbar unterschiedliche Basisarchitekturen. Das Foto zeigt Unterschiede im Innenraum, in der Befestigung und im Bauteillayout, beweist jedoch keine Leck- oder Druckbeständigkeit.
Die Erzeugung von Wasserstoff stellt eine Anforderung an das Gasmanagement dar. Eine Flasche muss das Auslaufen von Wasser während der Handhabung begrenzen und gleichzeitig den beabsichtigten Druckverlauf zulassen. Aus diesem Grund ist "vollständig abgedichtet" nicht automatisch eine bessere technische Aussage.
Die nützlichste Verifizierung kombiniert die Komponentenfotos mit definierten Tests:
- Füllen Sie die Flasche mit einem angegebenen Wasservolumen und invertieren Sie es für eine angegebene Dauer.
- Prüfen Sie die Kappe, die Dichtungen und den vorgesehenen Entlüftungsweg nach einem vollständigen Erzeugungszyklus.
- Wiederholen Sie den Inversionstest nach mehreren Öffnungs- und Erzeugungszyklen.
- Die Probenzahl, die Zykluszahl, die Wassertemperatur und alle sichtbaren Leckagen sind aufzuzeichnen.
Aus dem nachstehend erörterten H88-Laborbericht geht hervor, dass die vorgelegte Probe vor der Wasserstoffkonzentrationsprüfung ohne Leckage invertiert wurde; diese Beobachtung gilt für die getestete Probe und das angegebene Verfahren; umfassendere Produktionsangaben erfordern Inspektionsaufzeichnungen auf Produktionsebene.
4. H88 Craftsmanship aus nächster Nähe
Produktverarbeitung ist leichter zu bewerten, wenn sich die Kamera näher an die Schnittstellen bewegt, die Käufer tatsächlich berühren.

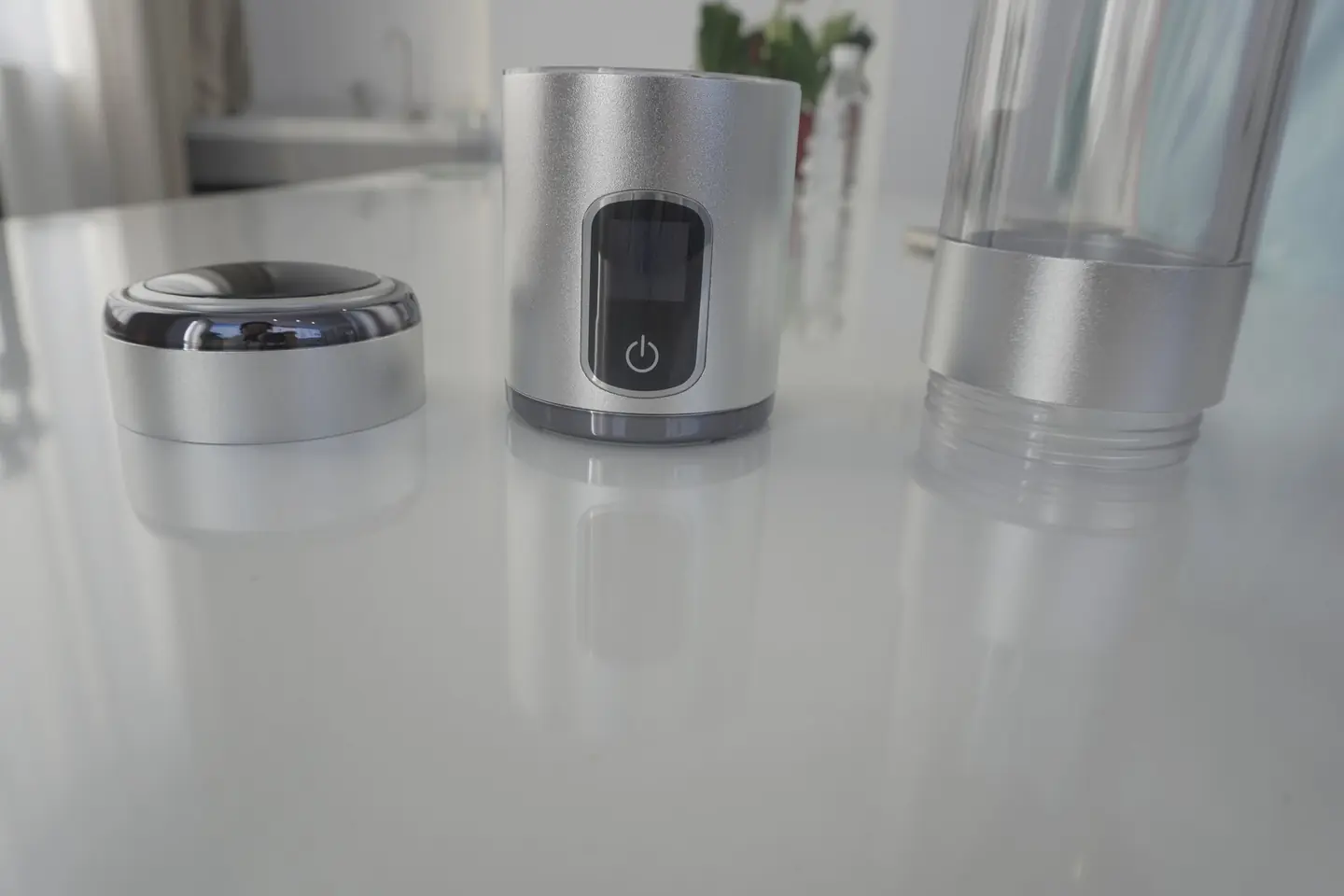

H88-Kappe, Kontrollbasis und Flaschenkörper verwenden eine konsistente Metalloberfläche und Schnittstellensprache. Das ausgerichtete Produktfoto zeigt auch, wie sich die Hauptteile vor der Montage verhalten.
Auf dem USB-C-Ladeanschluss ist eine Schutzabdeckung angebracht, auf der die sichtbare Anschluss- und Abdeckungsanordnung bestätigt wird; der Eindringschutz muss separat geprüft werden.

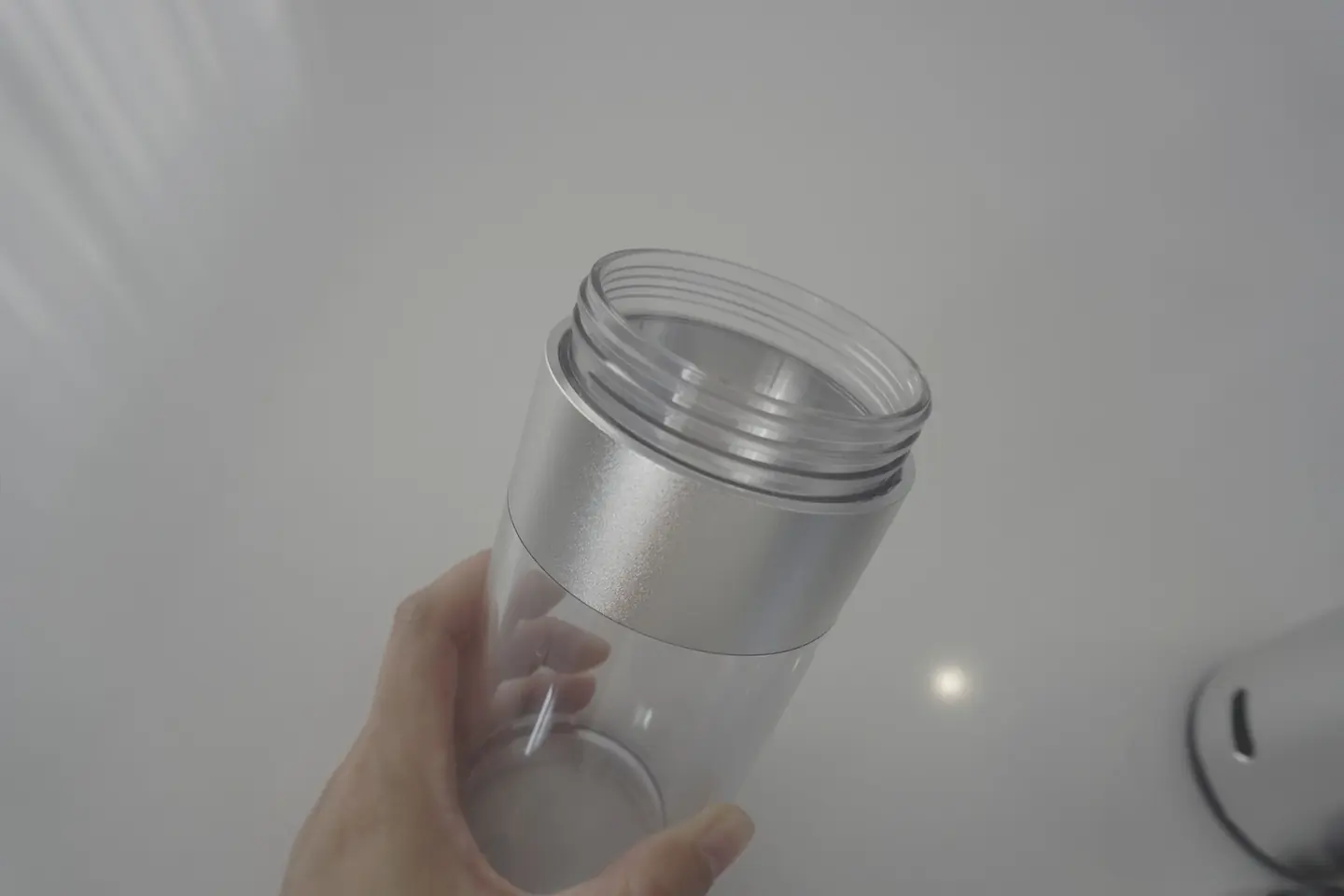

Der Flaschenhals weist durchgehende transparente Fäden und einen definierten Übergang in den metallischen Kragen auf, wobei die Gewindeabmessungen, das Drehmoment, der Verschleiß und die Abdichtungsleistung noch mit Zeichnungen und Wiederholungsprüfungen überprüft werden sollten.

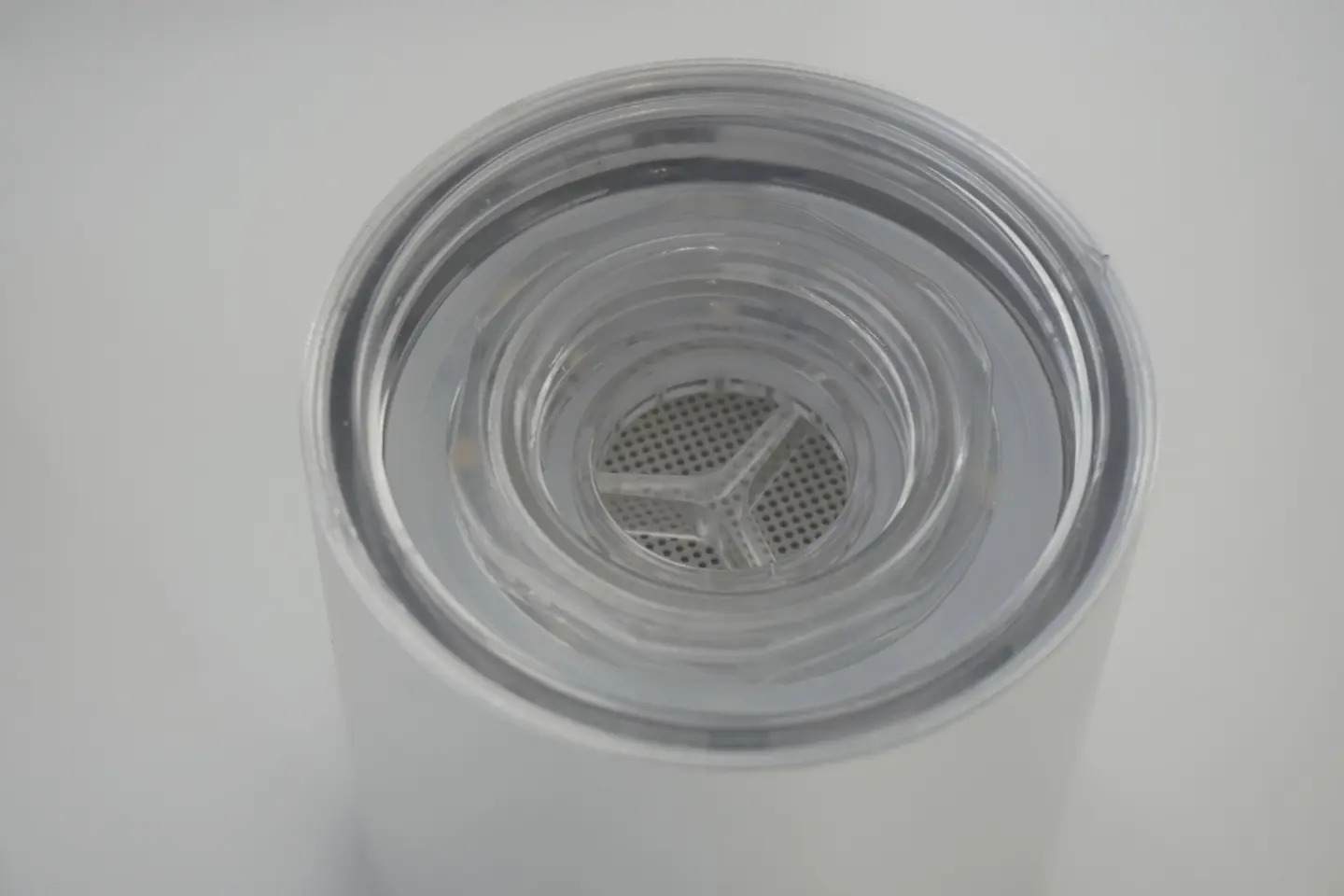

Die Top-Down-Fotografie zeigt den Hals, den Dichtungsweg und den inneren Plattenbereich in Ausrichtung.

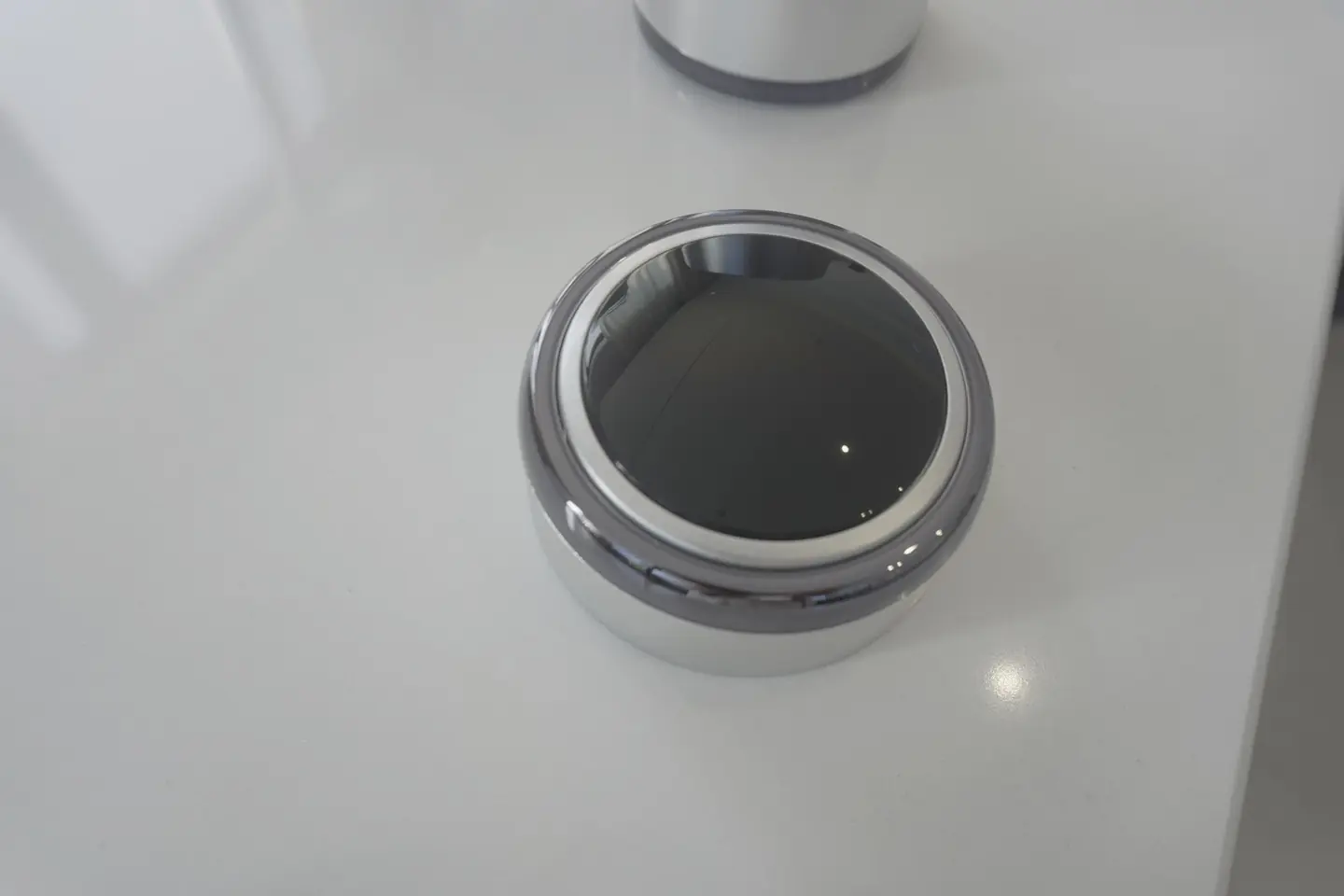

Die Kappe kombiniert metallische, glänzende und matte Oberflächen. Diese Nähe ist für die Endabnahme nützlich, da sie die Übergänge freilegt, die breite Produktfotos oft verbergen.
Diese Fotografien unterstützen visuelle Verarbeitungsbeobachtungen, sie ersetzen nicht die Dimensionsprüfung, Ingressprüfung, Fallprüfung, Produktionsprobenahme oder einen vereinbarten Kosmetikfehlerstandard.
5. Kontrolltafel und beschriftete 2500 mAh Batterie

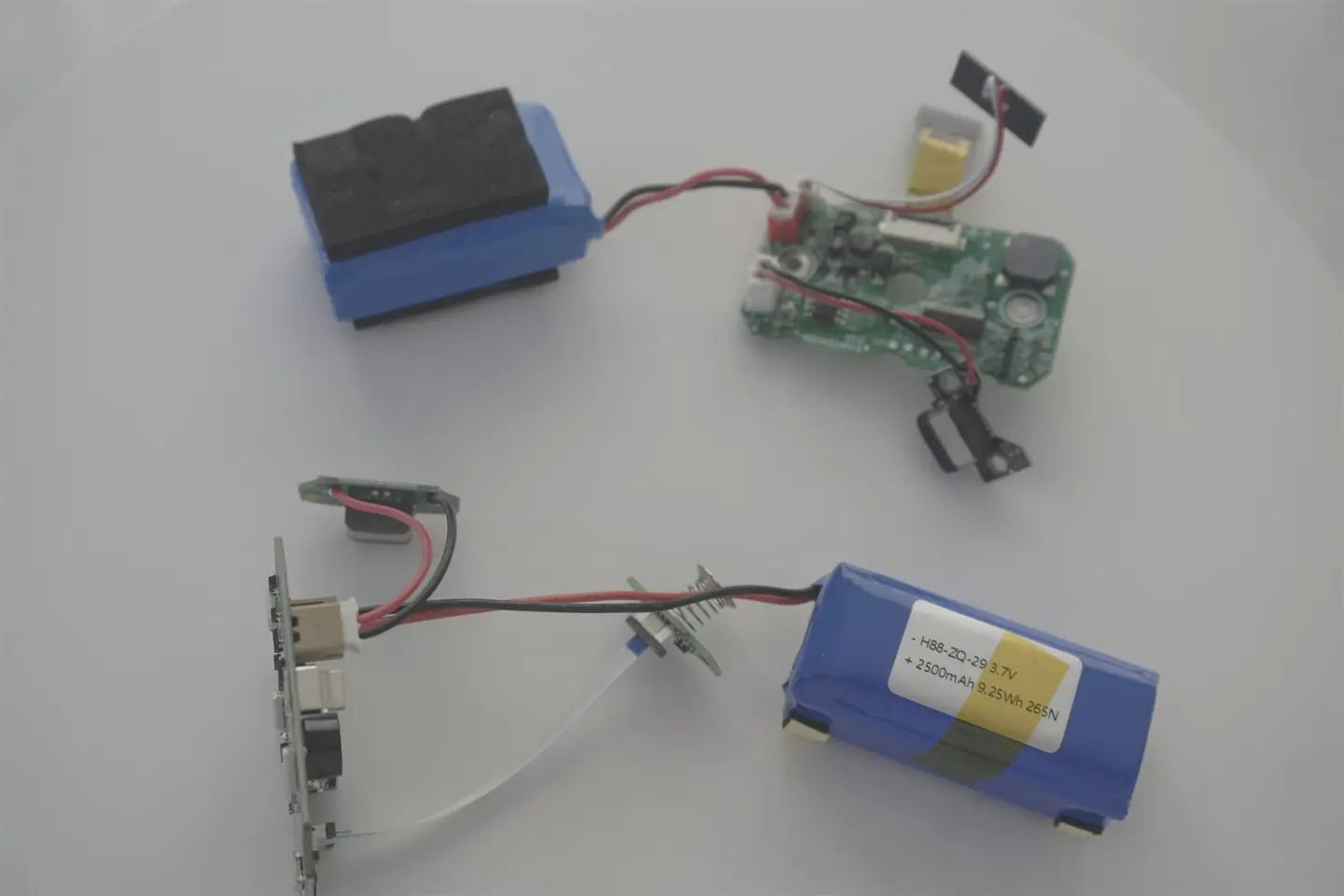

Die beschriftete Batterie und die angeschlossene Elektronik am unteren Rand des Vergleichsfotos gehören zum H88.
- Nennspannung: 3,7 V
- Nennkapazität: 2500 mAh
- Nennenergie: 9,25 Wh
Die marktübliche Batterie in diesem Foto zeigt kein vergleichbares externes Spezifikationsetikett. Clear Labeling unterstützt die Materialidentifizierung und Spezifikationsüberprüfung, obwohl das Etikett selbst kein Kapazitäts- oder Laufzeittest ist.

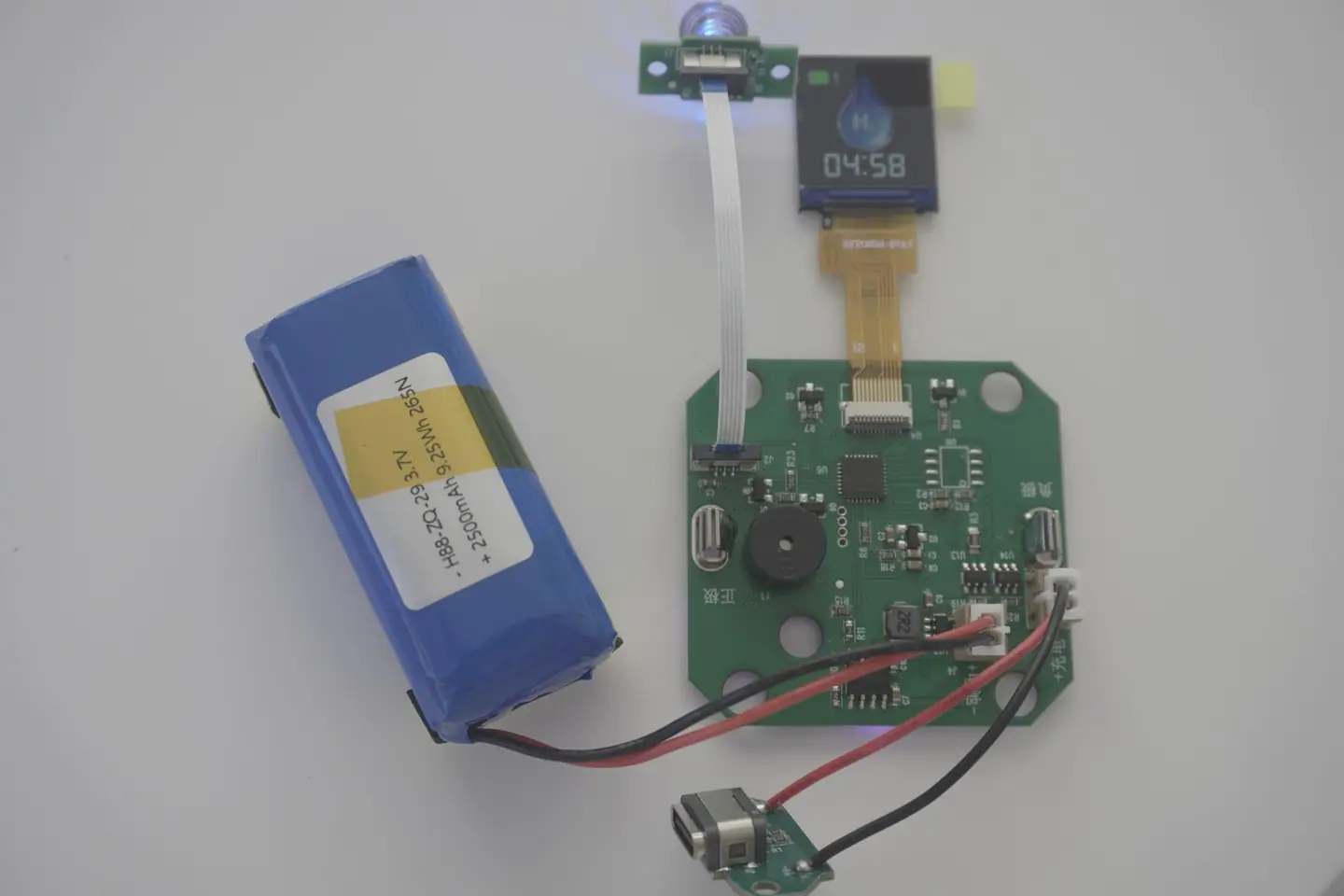

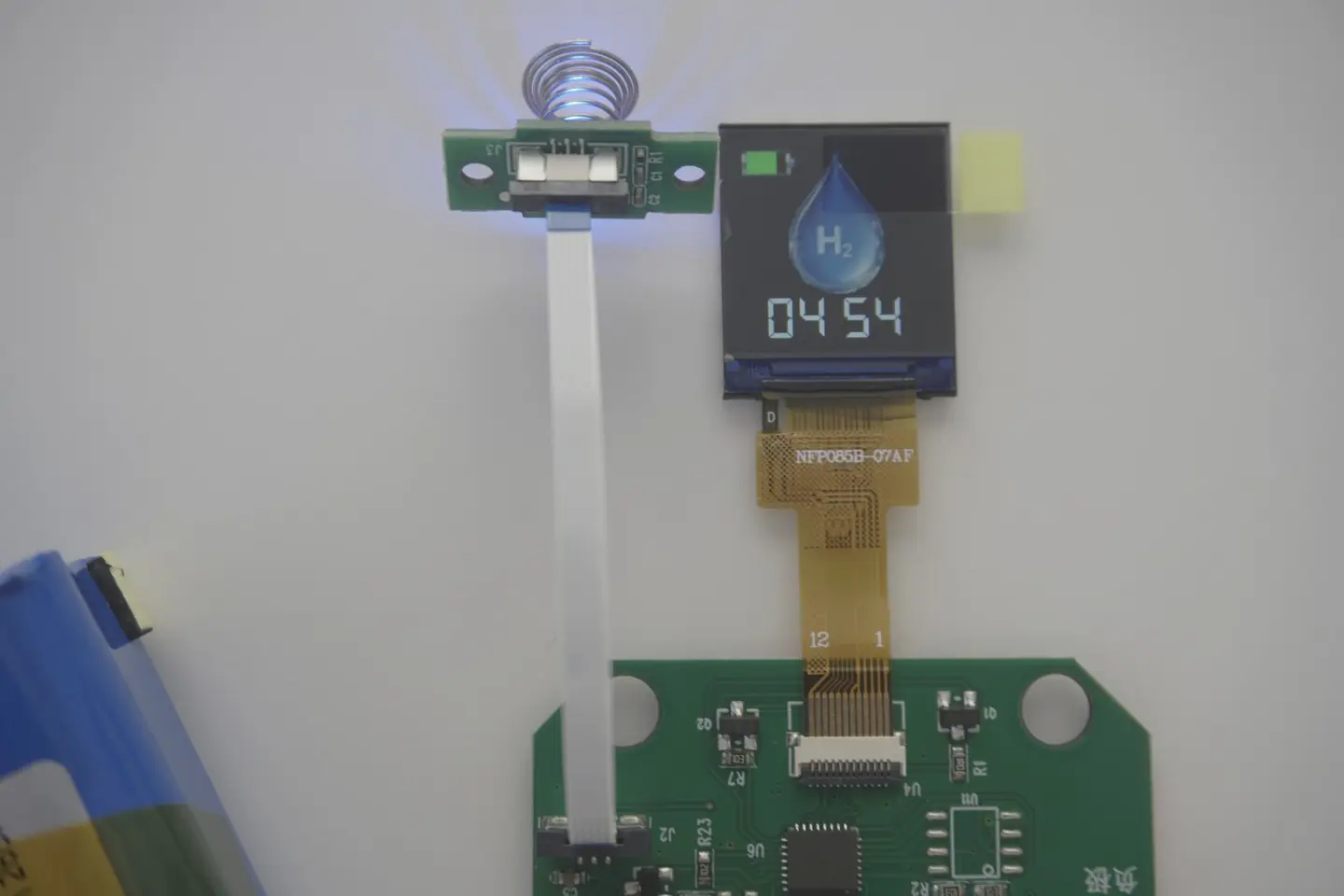

Die reine H88-Elektronik-Fotografie zeigt die Hauptplatine, den Displayanschluss, die Verkabelung, die Ladeschnittstelle und die beschriftete Batterie zusammen. Die separaten Anzeige- und Kontrollfotos erleichtern die Inspektion der Komponentenanordnung.
Der Batterietransportbericht S03A25080547U00101 identifiziert das Batteriemodell H88-ZQ-29 mit den gleichen Spezifikationen von 3,7 V, 2500 mAh und 9,25 Wh. Käufer sollten die vollständige Batteriedatei, die Versandkonfiguration und die Zielanforderungen vor dem Transport überprüfen.
Öffnen Sie den H88-Batterietransportbericht
Was der H88-Wasserstoffkonzentrationsbericht aufzeichnet

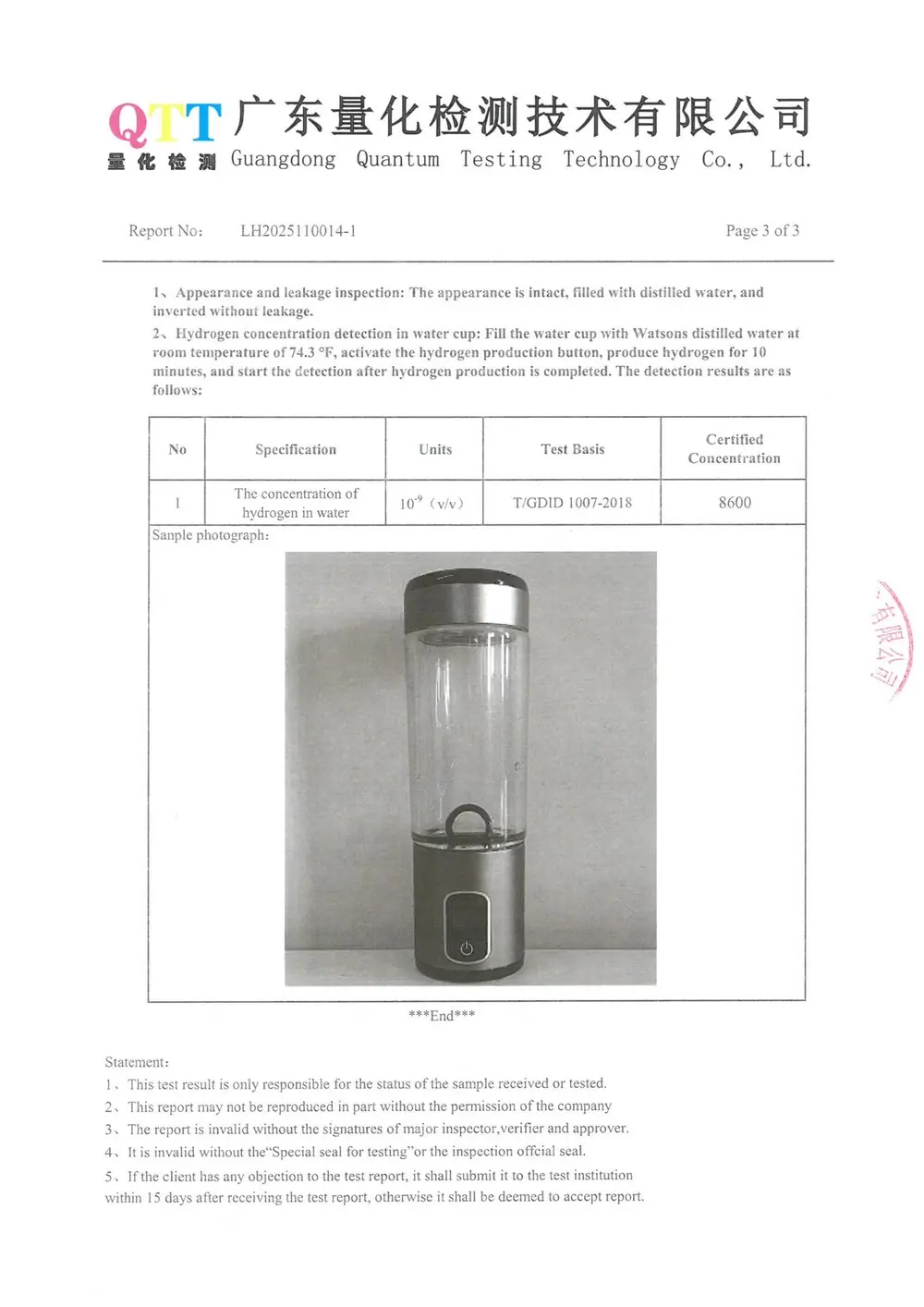

Der Laborbericht LH2025110014-1 identifiziert das vorgelegte Produkt als Modell H88. Dem Bericht zufolge wurde die Probe mit destilliertem Wasser bei 74,3 °F gefüllt, 10 Minuten lang betrieben und nach Abschluss der Wasserstofferzeugung getestet.
Der Bericht erfasst ein zertifiziertes Wasserstoff-in-Wasser-Konzentrationsergebnis von 8600 in Einheiten von 10^-9 (v/v) Testbasis T/GDID 1007-2018. Testdatum: 28. November 2025, Berichtsdatum: 1. Dezember 2025.
Dieses Ergebnis muss sorgfältig interpretiert werden:
- Sie gilt für die vorgelegte H88-Probe unter den im Bericht genannten Bedingungen.
- Es ist kein Kopf-an-Kopf-Ergebnis gegen die Marktstichprobe in diesem Teardown.
- Es stellt nicht die Produktion jeder Produktionseinheit fest.
- Es sollte nicht in eine nicht unterstützte gesundheitsbezogene Angabe umgewandelt werden.
- Die Einheit sollte genau wie angegeben reproduziert werden, es sei denn, das Labor bestätigt eine gleichwertige Umrechnung.
Der Bericht liefert modellspezifische Beweise: Ein Überlegenheitsanspruch verlangt nach wie vor, dass beide Produkte unter demselben Wasser, Volumen, Temperatur, Ladezustand, Erzeugungsdauer, Probenahmeverzögerung, Instrument und Wiederholungsplan getestet werden.
Für mehr Details darüber, warum Testbedingungen wichtig sind, lesen Sie Warum Wassertemperatur ein Ergebnis des gelösten Wasserstofftests ändern kann.
7. H88 Verifizierungsdokumente verfügbar für Käuferbewertung
Der H88-Qualifikationsordner enthält mehrere Dokumente, die während der Beschaffung überprüft werden können.
Bericht über die Wasserstoffkonzentrationsprüfung
- Modell: H88
- Bericht LH2025110014-1
- Testgrundlage: T/GDID 1007-2018
- Berichtsdatum: 1. Dezember 2025
Öffnen Sie den Bericht über die H88-Wasserstoffkonzentration
CE-EMV-Zertifikat
- H88 ist im Modellumfang aufgeführt.
- Zertifikat: ZTS25102911KCE
- Gezeigte Normen: EN IEC 55014-1:2021 und EN IEC 55014-2:2021
- Ausgabedatum: 4. November 2025
Öffnen Sie das H88 CE EMC Zertifikat
RoHS-Zertifikat
- H88 ist im Modellumfang aufgeführt.
- Zertifikat: ZTS25102922VCH
- Prüfbericht: ZTS25102922VRH
Öffnen Sie das H88 RoHS Zertifikat
Prüfbericht über Lebensmittelkontaktmaterialien
- H88 ist im Modellumfang aufgeführt.
- Bericht ZTS25102904FRC
- Berichtsdatum: 5. November 2025
Öffnen Sie den Lebensmittelkontaktmaterial-Testbericht
Dieses Dokument sollte als Materialprüfung nach den genannten FDA-Anforderungen beschrieben werden, nicht als "FDA-Zulassung". Ein Testbericht ist nicht automatisch eine Produktzulassung, und jeder Käufer sollte die geltenden Anforderungen auf dem Zielmarkt bestätigen.
8. Wie man Wasserstoff-Wasser-Flaschen-Leistung fair vergleicht
Um festzustellen, ob eine Flasche ein höheres Ergebnis bei gelöstem Wasserstoff erzeugt, benötigen beide Produkte ein abgestimmtes Protokoll:
- Verwenden Sie die gleiche Wasserquelle, Charge, Volumen und Starttemperatur.
- Laden Sie beide Produkte vollständig auf und notieren Sie den ausgewählten Modus und die Dauer.
- Verwenden Sie die gleiche kalibrierte Lösungs-Wasserstoff-Messmethode.
- Beginnen Sie die Probenahme gleichzeitig nach jedem Erzeugungszyklus.
- Testen Sie mindestens drei Einheiten jedes Modells und wiederholen Sie jedes Gerät mindestens dreimal.
- Melden Sie jeden Datenpunkt, den Durchschnitt und den beobachteten Bereich.
Sichtbare Blasen sind keine Messung von gelöstem Wasserstoff. Ein nützlicher Vergleich verbindet Fotos, Spezifikationen, Bedingungen und aufgezeichnete Ergebnisse, ohne eine Form von Beweisen durch eine andere zu ersetzen.
Was OEM- und Private-Label-Käufer als nächstes fragen sollten
Dieser Abbau gibt Käufern einen besseren Ausgangspunkt, aber eine Beschaffungsentscheidung sollte auch die Probengenehmigung, Produktionskontrollen, Verpackung, Batterieversand, Änderungskontrolle und Korrekturmaßnahmen umfassen.
Nützliche nächste Schritte sind:
- Verwenden Sie die OEM-Wasserflaschen-Qualitätskontroll-Checkliste Bestimmung der eingehenden, der prozessbegleitenden und der Endkontrolle.
- Überprüfung SPE/PEM-Wasserstoffflaschen-Ausfallmodus vor der Genehmigung einer Probe.
- Versenden Sie Lieferanten eine strukturierte Wasserstoffwasserflasche RFQ So können Konfigurationen und Dokumente konsistent verglichen werden.
- Überprüfung der Private-Label-Verpackung und Leitfaden für den Batterieversand bevor die Versandkonfiguration bestätigt wird.
- Vergleichen verfügbar PHYFLOW Wasserstoffwasserflaschenmodelle und fordern Sie das aktuelle H88-Spezifikationspaket an.
Fazit: Erstellen Sie die Produktgeschichte um eine Evidenzkette
Diese H88-Wasserstoffflasche bestätigt mehrere sichtbare Eigenschaften in den fotografierten Proben: eine größere Protonenaustauschermembran, größere Elektrolyseplatten und perforierte Fläche, eine ausgeprägte Basis- und Kappenarchitektur, Verarbeitungsdetails im Nahbereich und eine deutlich gekennzeichnete 2500-mAh-Batterie.
Die modellspezifischen Labor- und Konformitätsdateien tragen zur Rückverfolgbarkeit bei, aber sie sollten nach ihrem tatsächlichen Umfang dargestellt werden. Die stärkste H88-Präsentation beruht nicht auf einem einzigen dramatischen Anspruch. Sie ermöglicht es den Käufern, das Produkt zu sehen, die Komponenten zu untersuchen, die Berichte zu öffnen, die Bedingungen zu lesen und zu entscheiden, was noch überprüft werden muss.
